Uno de los problemas más problemáticos en las obras de construcción de proyectos de tuberías de HDPE es el 'aplanamiento' de las tuberías. Ya sea que no se pueda colocar un casquillo de electrofusión o que exista un desajuste grave durante la fusión a tope, la causa raíz casi siempre apunta a un indicador técnico clave: la ovalidad (falta de redondez). Este artículo proporciona un análisis completo del ciclo de vida de la ovalidad de las tuberías de HDPE para ayudarle a dominar por completo este parámetro crítico.

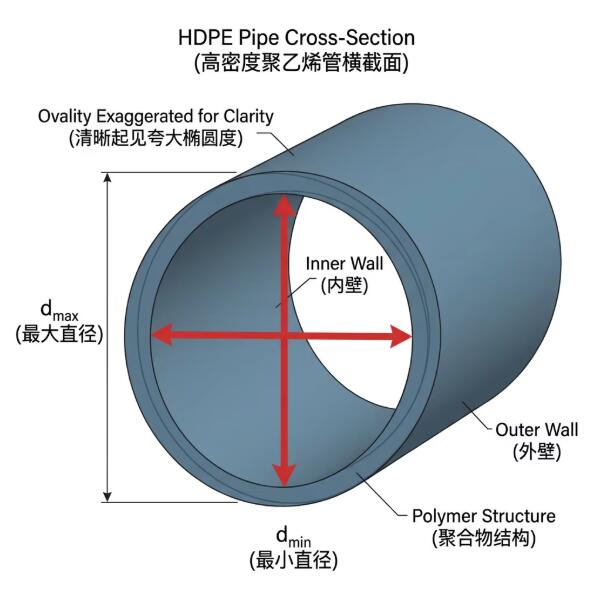

Ovalidad significa la diferencia entre el diámetro exterior máximo (d_max) y el diámetro exterior mínimo (d_min) medido en la misma sección transversal de la tubería.
Fórmula: Ovalidad = d_max − d_minPorcentaje: Ovalidad (%) = (d_max − d_min) / dn × 100%
Tuberías rectas: Siga los grados de tolerancia ISO 11922-1; Las tuberías de suministro de agua generalmente usan Grado A. Para tuberías con dn ≤ 250, la ovalidad máxima generalmente se controla en aproximadamente 0,008 dn + 1 mm.
Tuberías enrolladas: La deformación mecánica ocurre durante el enrollado; Los límites suelen ser acordados entre el proveedor y el comprador. La práctica industrial (p. ej., PPI TN-61) permite una ovalidad del 3,5% al 5,0% para las bobinas, pero es obligatorio volver a redondearlo antes de soldar.
Basado en SDR (relación de dimensiones). Las tuberías de paredes más delgadas (SDR más altas) permiten índices de ovalidad más altos, generalmente entre 1,5% y 5%.
Requisito de fábrica: para dn ≤ 63, la ovalidad máxima suele ser del 5,0%; para dn > 63, se aplica el Grado A más estricto de la norma ISO 11922-1. Después del transporte: La norma señala que la ovalidad puede aumentar después del almacenamiento y transporte debido a la naturaleza flexible del PE.
Según ISO 11922-1:2018, Grado B para tamaños ≤ 630 y Grado A para tamaños ≥ 710.
Según ISO 11922-1:2018, Grado N para tamaños ≤ 800 medidos en el sitio de producción. La tolerancia se calcula como 0,009 × dn, que puede no cumplir con el Grado A en ISO 11922-1:2018. Para tuberías rectas de dn ≥ 900, la ovalidad máxima se deberá acordar entre el fabricante y el usuario final.

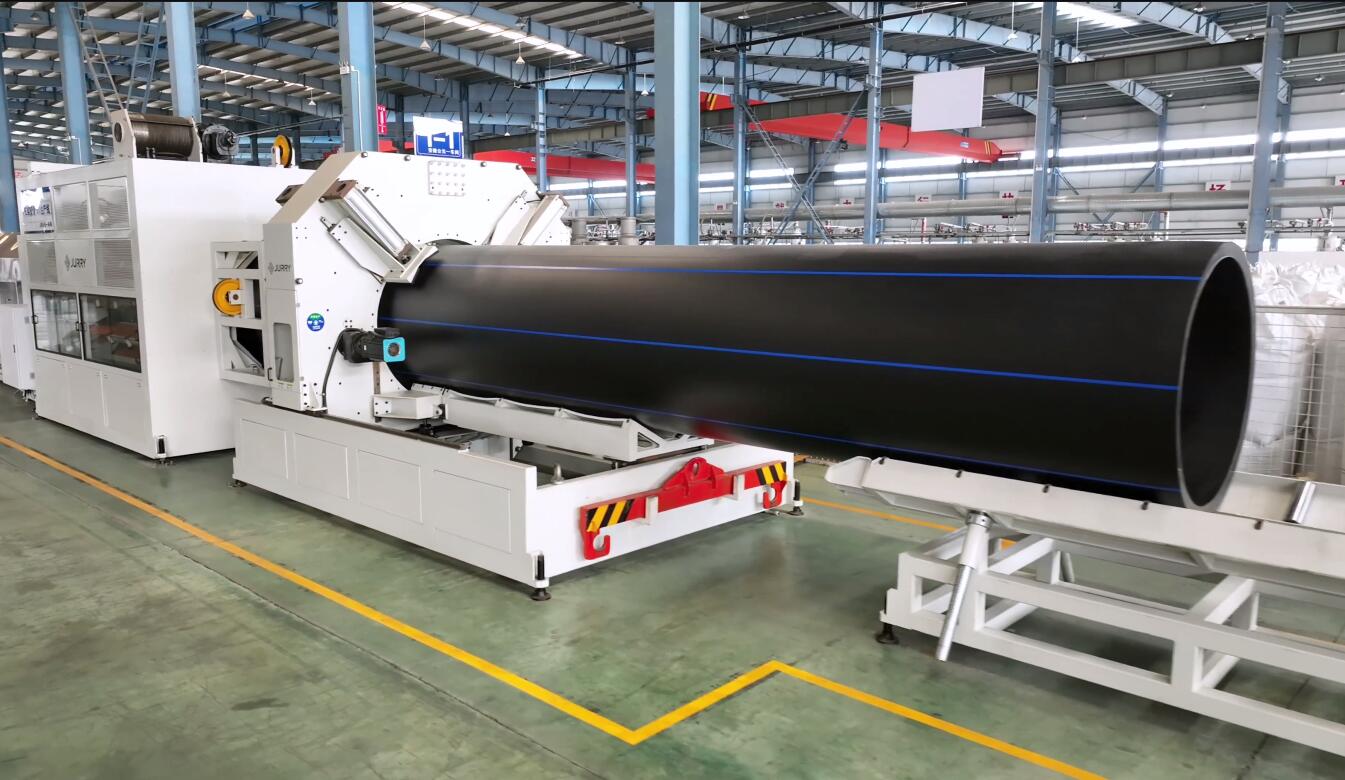

2.1 Calibración de vacío: La precisión de la redondez del manguito de dimensionamiento y la presión de vacío estable son fundamentales.
2.2 Monitoreo láser en tiempo real de 360°: Las líneas de producción de alta gama utilizan escáneres en línea para mediciones en tiempo real y ajustes automáticos.
2.3 Presión de arrastre equilibrada: La presión desigual sobre las orugas puede aplanar la tubería.
2.4 Corte y soporte: Las tuberías de gran diámetro deben colocarse sobre soportes curvos para evitar la deformación por el peso propio.
A. Enfriamiento desigual durante la extrusión
B. Apilamiento excesivo que causa deformación en las capas inferiores
C. Extrusión o unión durante el transporte
D. Deslizamiento del PE: los cambios de temperatura o carga a largo plazo afectan la redondez
En muchos casos, las tuberías están cualificadas al salir de fábrica, pero se vuelven ovaladas en la obra, principalmente debido a cuestiones logísticas.
Caja de camioneta plana sin protuberancias afiladas
Apilamiento razonable: evite el apilamiento alto para tuberías de gran diámetro y paredes delgadas; El DEG 11 es más rígido que el DEG 26
Flejado adecuado: use almohadillas de madera o goma para distribuir la presión

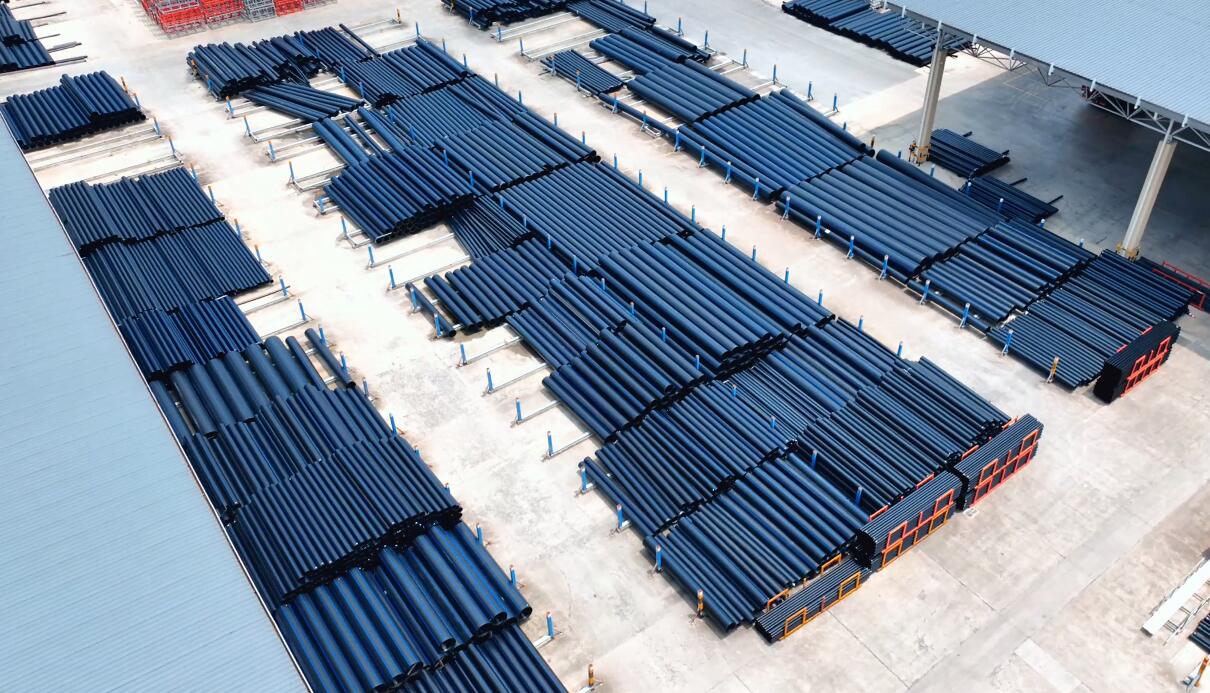

Altura máxima de apilamiento: ≤ 1,5 m
Terreno nivelado con traviesas cada 1 a 2 m
Protección solar: la alta temperatura acelera la fluencia y empeora la ovalidad

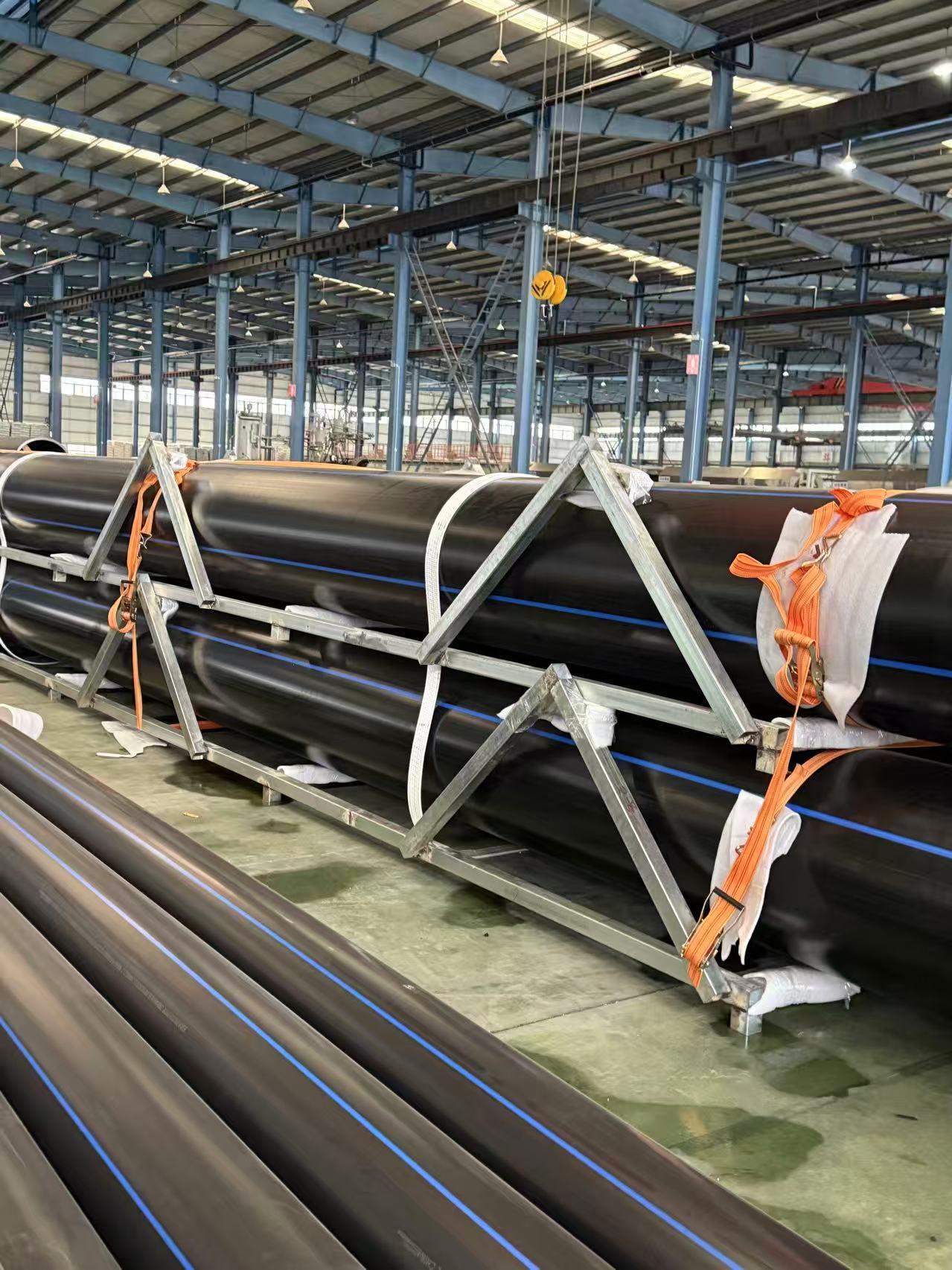

Cunas con estructura de acero: para grandes diámetros y transporte marítimo
Soportes para paletas: para DN 110–315 con soportes de madera curvados que combinan con el diámetro exterior del tubo
Altura de pila ≤ 1,5 m
Sin terreno accidentado; traviesas cada 1,5 m
Sombreado para evitar que se ablande con las altas temperaturas.
Redondeadoras mecánicas/hidráulicas: las más efectivas; Mantenga la presión durante al menos 30 minutos.
Calentamiento cálido: utilice agua a unos 60 °C en climas fríos antes de volver a redondear
Recorte del extremo: corte de 0,3 a 0,5 m desde el extremo deformado para restaurar la redondez
Si una tubería es demasiado ovalada para electrofusión o fusión a tope, no la deseche inmediatamente. Pruebe los siguientes métodos:

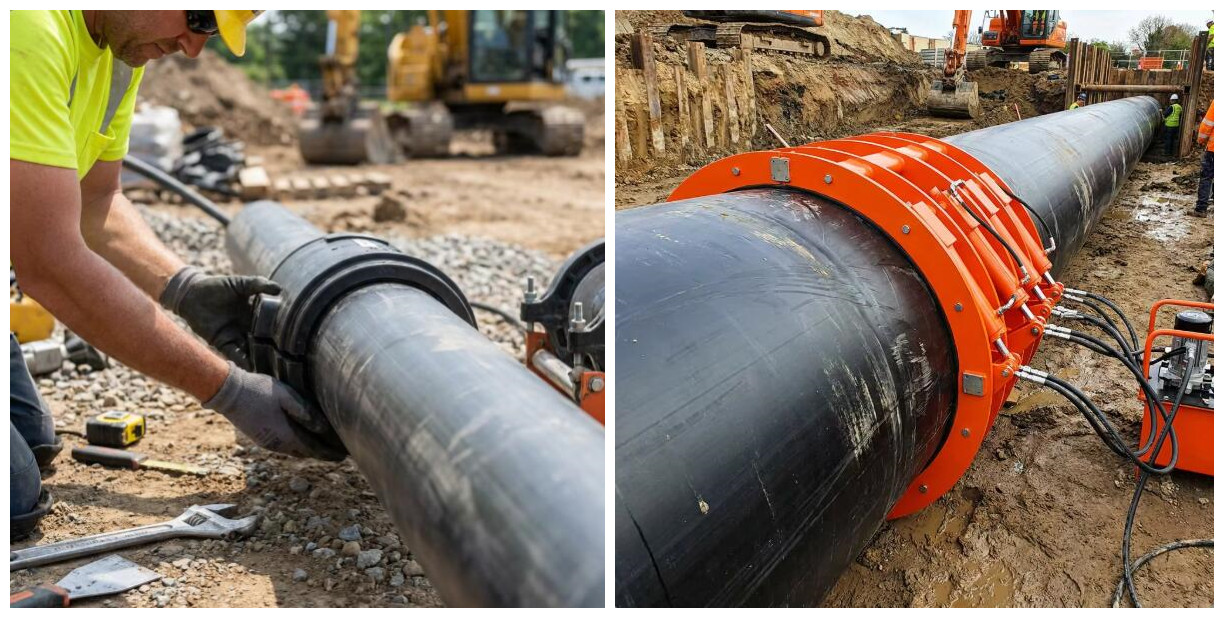

Abrazaderas de redondeo: use abrazaderas de dos piezas de aluminio o acero para restaurar la redondez
Recuperación de calor: coloque el lado deformado hacia arriba a la luz del sol o use un soplador de aire caliente
Corte final: recortar 0,5 m desde el extremo más deformado para mejorar la redondez
Según el Plastics Pipe Institute (PPI) , el HDPE es flexible. Después de enterrar y presurizar, la presión interna expande la tubería y corrige automáticamente la mayor parte de la ovalidad. El punto clave es garantizar la redondez en la zona de soldadura, no en toda la tubería.
Autocorrección de la presión interna: la presión restaura la redondez como si se inflara un globo. La ovalidad afecta la instalación más que el rendimiento a largo plazo.
La temperatura afecta la medición: el PE se expande y contrae significativamente. Mida siempre a una temperatura constante de 23°C.
El verdadero peligro es el desajuste (alto-bajo): la ovalidad severa provoca un desajuste en la fusión en más del 10% del espesor de la pared, lo que lleva a la concentración de tensiones y al lento crecimiento de las grietas.
La ovalidad es una característica inherente del material HDPE flexible. Con una producción precisa, una logística adecuada y herramientas profesionales en el sitio, la ovalidad se puede controlar de manera confiable dentro de límites seguros.
Preguntas frecuentes sobre la ovalidad de las tuberías de HDPE
P1: ¿La ovalidad de las tuberías de HDPE es siempre un signo de mala calidad?
R: No necesariamente. El HDPE es un material viscoelástico flexible. La deformación menor debido al peso propio o al envío es natural. Siempre que se mantenga dentro de los límites estándar (como ~2% según ISO 4427) o pueda redondearse en el campo, no se considera un defecto.
P2: ¿Por qué las tuberías de gran diámetro o de paredes delgadas (Alto SDR) se aplanan más fácilmente?
R: Todo se trata de la rigidez del anillo. Un SDR más alto significa paredes más delgadas en relación con el diámetro, lo que hace que la tubería sea menos resistente al aplastamiento. Es por eso que recomendamos soportes con estructura de acero para enviar tuberías de paredes delgadas: quitan peso de la capa inferior.
P3: ¿Puedo soldar un tubo ovalado directamente?
R: No. En el caso de la fusión a tope, la ovalidad provoca un desajuste 'alto-bajo'. Para la electrofusión, crea un espacio desigual entre la tubería y el acoplador. Utilice siempre una abrazadera de redondeo antes de soldar para garantizar la integridad de la unión.
P4: ¿La temperatura afecta las mediciones de ovalidad?
R: Sí, significativamente. El HDPE tiene un alto coeficiente de expansión térmica. Las mediciones tomadas bajo el sol directo no son fiables. Para inspecciones oficiales, las tuberías deben acondicionarse a 23±2°C durante 24 horas.
P5: ¿La presión interna arreglará la ovalidad una vez que el sistema esté funcionando?
R: Sí, la presión interna actúa como un globo y empuja el cuerpo de la tubería nuevamente formando un círculo. Sin embargo, esto no solucionará una mala soldadura. Debe asegurarse de que los extremos de las tuberías sean redondos durante el proceso de soldadura para evitar la concentración de tensiones.
