Un contenedor de accesorios roscados de PVC llega a un distribuidor del Reino Unido. El equipo del almacén toma un adaptador macho de 1/2″, lo enrosca en un codo hembra de 1/2″ y lo atornilla suavemente: dos, tres vueltas y luego se detiene. *Encaja*. Simplemente nunca sella. Cuando aparece la fuga en una línea presurizada, el contenedor ya ha sido facturado, instalado y ahora es un reclamo de garantía.
Esto no es un defecto de fabricación. Se trata de una discrepancia en los estándares de rosca y, en la industria de las tuberías de plástico, es el malentendido más costoso que existe.
He aquí por qué sucede. '1/2 pulgada' significa algo diferente en América del Norte que en Europa, y la diferencia es invisible a la vista: 60° frente a 55° . Ambos hilos existen, ambos se venden como 1/2 ″ y en ese tamaño incluso comparten la misma cantidad de hilos por pulgada. Todavía no son intercambiables.
Ya sea que compre, especifique o instale accesorios para tuberías de PVC, CPVC, PPR, PE o PP, el estándar de rosca en el extremo del accesorio decide si la junta funciona. Esta guía cubre los tres sistemas de hilos que dominan el comercio mundial, las dimensiones que importan, una guía de compras región por región y las reglas de instalación que evitan que los hilos de plástico fallen.

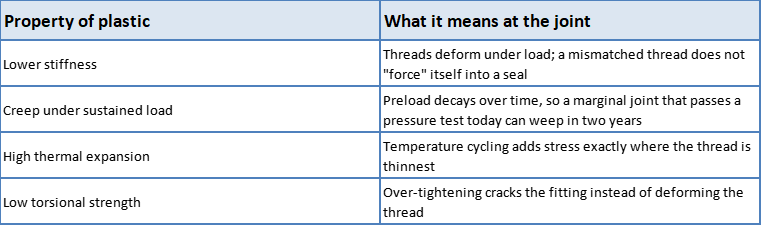

La mayoría de los ingenieros aprenden estándares de roscas en acero. El plástico se comporta de manera diferente y cambia las consecuencias de hacerlo mal.
En tuberías metálicas, un instalador a veces puede 'hacer que funcione' con suficiente torque y sellador. En PVC y CPVC, ese mismo enfoque produce un accesorio dividido. En las tuberías de plástico, la compatibilidad de las roscas debe diseñarse en la etapa de especificación; no se puede forzar en la etapa de instalación.

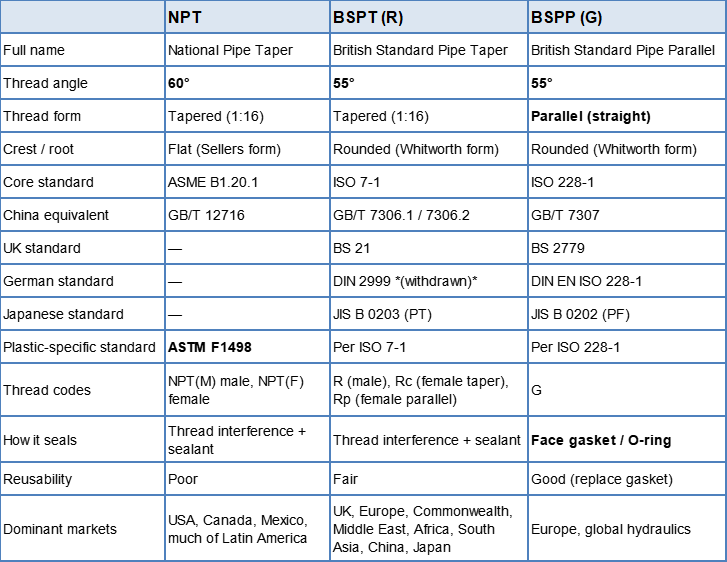

Casi todos los accesorios para tuberías de plástico roscados que se venden en todo el mundo utilizan una de estas tres formas de rosca.
· NPT — el estándar norteamericano. Rosca cónica de 60°, sella la rosca con cinta de PTFE o sellador de roscas. Se utiliza en accesorios roscados de PVC y CPVC en EE. UU. y Canadá.
· BSPT (R) : el caballo de batalla internacional. Rosca cónica de 55°, sella la rosca con sellador. Dominante desde Europa hasta Oriente Medio y el sur de Asia.
· BSPP (G) — Rosca *paralela* de 55°. El hilo en sí no se sella; una junta frontal o una junta tórica sí lo hacen. Preferiblemente donde los accesorios se desmontan y se vuelven a montar.
Para tuberías y accesorios termoplásticos de América del Norte, el documento que rige las roscas cónicas es ASTM F1498, 'Especificación estándar para roscas de tuberías cónicas de 60° para tuberías y accesorios termoplásticos'. Define las dimensiones y los requisitos de calibre para las roscas cónicas de 60° moldeadas o cortadas en tuberías y accesorios de plástico. Los accesorios roscados de PVC se especifican adicionalmente según ASTM D2464 y los accesorios roscados de CPVC según ASTM F437; ambos cédula 80, porque las roscas eliminan material de la pared y la cédula 40 no deja suficiente material.

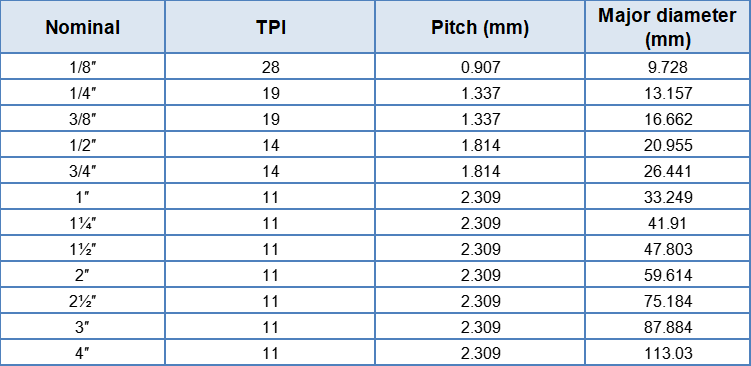

La fuente más común de confusión en la selección de hilos es que los tamaños nominales son tamaños comerciales , no medidas. Una rosca BSP de 1/2″ tiene un diámetro mayor de 20,955 mm. Una rosca NPT de 1/2 ″ mide aproximadamente 21,34 mm en el extremo del tubo. Ninguno de los dos se acerca a los 12,7 mm.

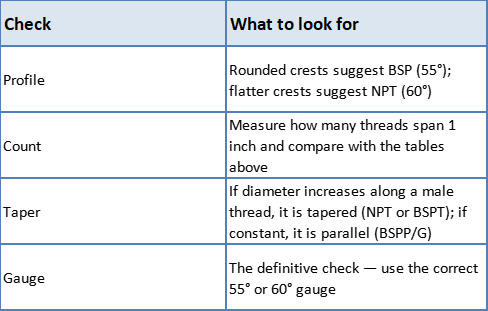

Por eso no se puede identificar un hilo sólo con una cinta métrica. necesitas el También número de hilos .

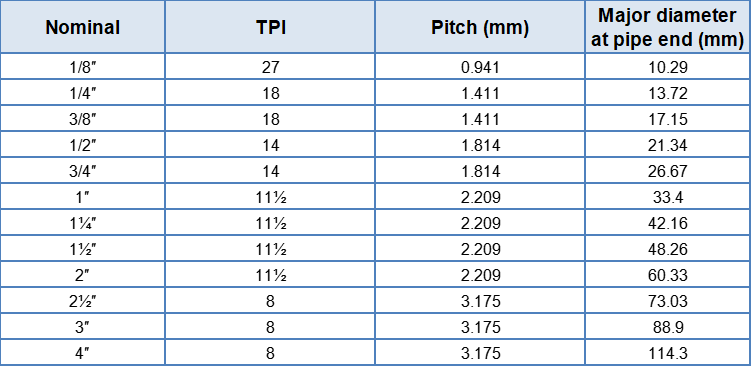

NPT (60° cónico)
*Conversiones: paso (mm) = 25,4 ÷ TPI.*

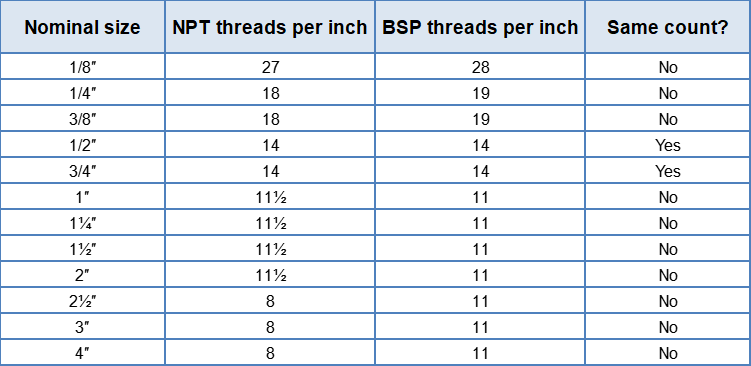

Mire nuevamente la tabla de recuento de hilos. En 1/2 ″ y 3/4 ″ , NPT y BSP comparten el mismo número de hilos: 14 hilos por pulgada.
Esa coincidencia es la razón por la que los desajustes sobreviven a la inspección. Un adaptador macho NPT de 1/2 ″ se enroscará manualmente en un conector hembra BSP de 1/2 ″. El ajustador siente compromiso, asume compatibilidad y aprieta. Pero el ángulo del flanco es de 60° en uno y de 55° en el otro, por lo que las roscas nunca se asientan sobre un área de contacto real. En lugar de un sello, se obtiene una vía de fuga en espiral , además de una concentración de tensión que divide los accesorios de plástico.
En cualquier otro tamaño, el número de hilos difiere, por lo que la falta de coincidencia falla rápida y visiblemente. En 1/2″ y 3/4″, falla lenta y costosamente.
Regla general para los compradores: los dos tamaños con mayor probabilidad de pedirse incorrectamente y los dos que pasarán una verificación visual son exactamente los dos tamaños que representan la mayoría de las conexiones de plomería de diámetro pequeño. Verifíquelos dos veces.

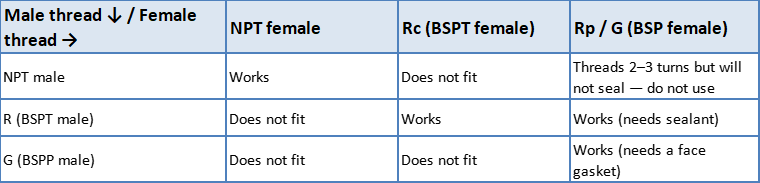

Tres reglas que vale la pena memorizar:
1. Una rosca macho cónica puede entrar en una rosca hembra paralela; una rosca macho paralela no puede entrar en una rosca hembra cónica.
2. Las roscas cónicas (NPT, BSPT) deben tener sellador. Las roscas paralelas (BSPP) deben tener una junta frontal; el sellador en la rosca no hace nada.
3. Los diferentes ángulos de rosca (60° frente a 55°) nunca coinciden, en ningún tamaño ni en ninguna presión.
Si un proyecto realmente combina estándares (por ejemplo, un colector de válvulas europeo instalado en una línea norteamericana), la respuesta es un adaptador NPT × BSP especialmente diseñado , con cada extremo sellado según su propio tipo de rosca. Los adaptadores son un artículo estándar del catálogo precisamente porque los sistemas mixtos son comunes en proyectos de modernización y de múltiples proveedores.

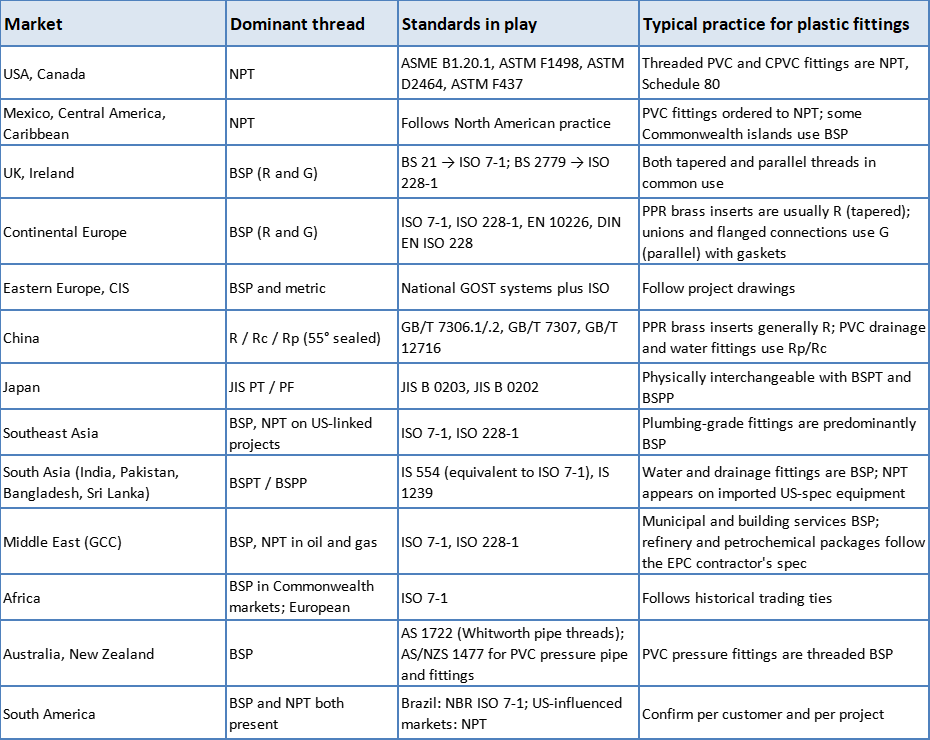

Esta es la tabla que debe verificar antes de realizar una orden de compra. Refleja una práctica dominante en el mercado, no una regulación. Dentro de un solo país, un proyecto petroquímico puede especificar NPT mientras que el sector municipal del agua compra BSP. Confirme siempre el código del hilo con la especificación del proyecto o el componente homólogo.
'Europa sólo utiliza BSPP'. No es exacto. El BSPT cónico se utiliza ampliamente en las tuberías europeas. BSPP domina en hidráulica, neumática y en cualquier lugar donde la junta se abra repetidamente, porque la junta es independiente de la rosca.
'Japón tiene su propio estándar incompatible'. JIS B 0203 (PT) y JIS B 0202 (PF) son dimensionalmente consistentes con BSPT y BSPP y son intercambiables en la práctica. La diferencia está en la designación y la convención de inspección, no en la rosca en sí.
'Alemania utiliza DIN 2999, que es diferente.' DIN 2999 fue la adopción alemana de la rosca de tubo cónica BS 21 Whitworth. Ha sido retirado y reemplazado por ISO 7 e ISO 228. Si un dibujo anterior indica DIN 2999, fabrique según ISO 7-1 (serie R).

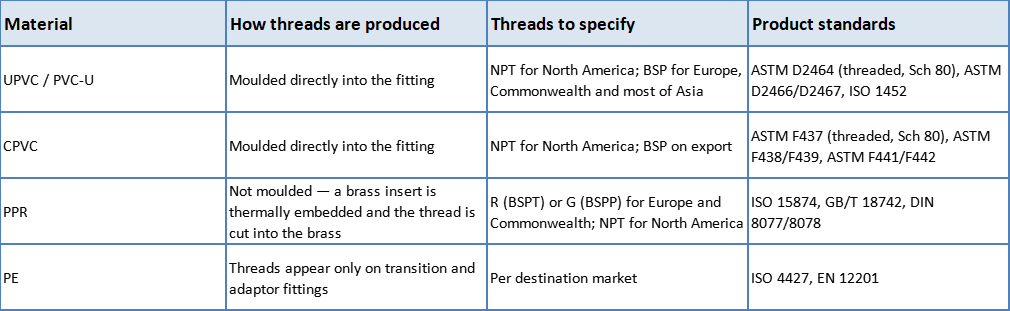

El estándar del hilo no cambia con el material, pero sí el lugar donde vive el hilo .
El punto del PPR merece énfasis. Un accesorio de transición de PPR no tiene rosca de plástico. Su rosca está en el inserto de latón. Eso significa que la misma moldura de carrocería se vende como dos SKU diferentes según el destino: uno con un inserto R1/2 y otro con un inserto 1/2 NPT. Exteriormente parecen idénticos.
Si compra accesorios de PPR en varios mercados, especifique la rosca de inserción por escrito en la orden de compra , no verbalmente. 'hembra de 1/2 pulgada' no es una especificación.
Nuestra guía de accesorios para tuberías de PPR cubre el lado del material con más profundidad y la guía de instalación de PPR cubre las uniones.
Hacer:
· Confirme el código de rosca con un calibre de rosca (los calibres de 55° y 60° son herramientas diferentes) antes de comenzar la instalación.
· Utilice cinta de PTFE o un sellador de roscas sin disolventes en roscas cónicas. Envuelva en la dirección del enganche, dos o tres vueltas, dejando el primer hilo desnudo.
· Apriete a mano hasta que quede ajustado, luego una o dos vueltas más con una herramienta, no más.
· Utilice una junta frontal o una junta tórica en todas las juntas BSPP (G), dimensionadas para el medio y la temperatura.
· Apoye la tubería a ambos lados de las juntas roscadas para que la rosca no soporte carga de flexión.
· Limpie todo el sellador viejo y reemplace las juntas en cada montaje.
No:
· No utilice lubricante para tuberías a base de solvente formulado para tuberías metálicas sobre PVC o CPVC. Puede provocar grietas por tensión ambiental.
· No utilices una barra tramposa y no la 'aprietes un poco más' para detener el llanto. En el caso del plástico, esto termina en un accesorio partido.
· No asuma que un hilo que comienza fácilmente es el hilo correcto. En 1/2″ y 3/4″, la rosca incorrecta también comienza fácilmente.
· No exceda la presión nominal del accesorio a la temperatura de trabajo ; la presión plástica cae significativamente a medida que aumenta la temperatura.
¿Se puede utilizar un conector NPT de 1/2 ″ con un conector BSP de 1/2 ″?
No. Aunque ambos usan 14 roscas por pulgada y se acoplarán parcialmente, los ángulos de los flancos difieren (60° frente a 55°) y la junta no puede sellar bajo presión. En los racores de plástico también existe el riesgo de que se rompa el componente hembra.
¿BSPT es intercambiable con BSPP?
Se puede utilizar una rosca macho cónica (R) con una rosca hembra paralela (Rp), que es la combinación estándar de R a Rp, siempre que se utilice sellador. Lo contrario (una rosca macho paralela (G) en una hembra cónica) no funciona.
¿Por qué una junta BSPP (G) no necesita sellador de roscas?
Porque una rosca paralela no proporciona ninguna geometría de sellado. El sello se realiza mediante una junta o junta tórica comprimida contra una cara u hombro mecanizado. Agregar cinta a la rosca no mejora el sellado y puede alterar la profundidad de encaje.
¿Qué hilo utilizan los accesorios PPR?
La rosca se corta en el inserto de latón incrustado y sigue el mercado de destino: normalmente R (BSPT) o G (BSPP) para Europa, Medio Oriente, África y Asia, y NPT para América del Norte. Debe especificarse explícitamente en el pedido.
¿Qué es PT1/2″ en un dibujo?
PT es la designación japonesa JIS B 0203 para roscas de tuberías cónicas, dimensionalmente igual que BSPT (R). PF es el equivalente para subprocesos paralelos (BSPP/G).
¿Se pueden reutilizar los racores roscados de plástico?
Las roscas cónicas se deforman cada vez que se aprietan y generalmente sirven para dos o tres ensamblajes antes de reemplazarlas. Las roscas paralelas (G) con junta se pueden abrir y cerrar muchas veces, reemplazando sólo la junta.
¿Por qué los accesorios roscados de PVC y CPVC son siempre Schedule 80?
El roscado elimina el material de la pared. En Schedule 40, la pared restante en la raíz de la rosca es insuficiente para el servicio de presión, por lo que se especifican accesorios roscados en la pared Schedule 80 más pesada.
La selección del estándar de hilo se reduce a tres preguntas:
1. ¿En qué mercado se está instalando el sistema? Eso decide entre el TNP y el BSP.
2. ¿Se volverá a abrir el porro? El servicio repetido favorece el BSPP con una junta frontal sobre una rosca cónica.
3. ¿Cuál es la temperatura media y de trabajo? Eso decide el material, y el material determina la presión nominal y la reducción de potencia.
Si aciertas con esos tres, el hilo dejará de ser un elemento de riesgo en tu proyecto.
