Respuesta corta: para la instalación de conductos eléctricos sin zanja, el conducto MPP (polipropileno modificado) es la especificación que más a menudo gana: ofrece una rigidez de anillo de 40 kN/m² y superior, permite tirones de 1000 mo más en un solo tramo, tiene una resistencia a la tracción superior a 25 MPa y está unido mediante fusión térmica, por lo que la junta es tan fuerte como el cuerpo de la tubería. Esas cuatro propiedades son exactamente las que castiga la extracción de arcilla y grava intercaladas.
Si está especificando un conducto para perforación direccional horizontal (HDD), elevación o apisonamiento de tuberías, esta guía explica qué exigir, cómo se compara el MPP con el HDPE, el acero y el FRP, y cómo verificar la hoja de datos del proveedor.
La tecnología sin zanjas cubre los métodos utilizados para inspeccionar, instalar, reemplazar o rehabilitar servicios públicos subterráneos con una excavación superficial mínima. La Sociedad Internacional de Tecnología Sin Zanjas , fundada en 1986, agrupa las principales técnicas en familias: perforación direccional horizontal, hincado de tuberías y microtúneles, perforación con barrena, empuje directo de tuberías orientables y apisonamiento de tuberías, junto con una amplia gama de sistemas de revestimiento y rehabilitación ( catálogo de métodos ).
Para las redes eléctricas el atractivo es obvio. Se puede instalar un conducto debajo de una pista activa, una autopista, un río o una manzana de una ciudad completamente urbanizada sin abrir la superficie, razón por la cual los métodos sin zanjas dominan la instalación de conductos en aeropuertos, sistemas de metro y redes urbanas densas.
La excavación de zanjas a cielo abierto sigue siendo la opción más barata en terrenos totalmente nuevos. Deja de ser una opción cuando:
· No se puede interrumpir el tráfico. Cortar una carretera interrumpe el movimiento de todo un distrito y el costo socioeconómico a menudo excede el presupuesto del oleoducto.
· El metro ya está lleno de gente. Reubicar las líneas existentes de agua, gas, telecomunicaciones y electricidad es lento, costoso y arriesgado.
· El terreno es inestable. En limos blandos y arena fina, las zanjas abiertas se asientan, colapsan o desplazan la tubería.
· El sitio está operativamente activo. Aeropuertos, puertos y plantas industriales no pueden detener sus operaciones por meses de obras civiles.
· El polvo, el ruido y las vibraciones son importantes. Los residentes y las empresas adyacentes a las obras se ven directamente afectados, y en el proyecto Shanghai Eastern Hub, se informó que la contaminación por polvo era un 90% menor que con la excavación convencional.
Un conducto diseñado sólo para enterramiento a cielo abierto generalmente fallará si se realiza una extracción sin zanja. Verifique estos cinco puntos antes de aprobar a un proveedor:
1. Resistencia a la tracción. El tubo se tira o empuja por sus propios extremos. Una resistencia a la tracción insuficiente significa que el conducto se fractura a mitad de camino.
2. Rigidez del anillo. El enterramiento profundo más la sobrecarga y la carga de tráfico ovalizarán un conducto flexible que carece de rigidez.
3. Rendimiento en curva. Los tirones largos siguen una trayectoria curva. Un conducto que no se dobla se sale de la línea y la instalación falla.
4. Integridad conjunta. Las juntas soportan toda la carga de tracción y deben estar libres de fugas. Las uniones soldadas por fusión que coinciden con la resistencia del cuerpo de la tubería son el estándar de referencia.
5. Condición de la superficie. Cualquier arañazo o raya en la pared durante el tirón se convierte en un punto débil en el servicio. Un orificio liso y duro reduce la fricción de tracción.
El conducto de energía MPP (polipropileno modificado) de ERA se especifica en proyectos que incluyen la terminal T3 del Aeropuerto Internacional de Pudong. Su hoja de datos publicada proporciona las cifras importantes para el trabajo sin zanjas:
Propiedad | Valor publicado | lo que decide |
Rigidez del anillo | ≥ 40 kN/m² | Resistencia a la deformación bajo enterramiento profundo y carga sostenida. |
Longitud de tracción | ≥ 1.000 metros | Máxima instalación de un solo recorrido sin eje intermedio |
Resistencia a la tracción | > 25 MPa | Capacidad para sobrevivir a fuerzas de tracción y elevación. |
Método conjunto | Soldadura por fusión térmica | Resistencia de la junta igual al cuerpo de la tubería; conducto continuo sellado |
Resistencia al calor | Temperatura de reblandecimiento Vicat > 93 °C | Estabilidad bajo carga térmica continua del cable |
Impacto de baja temperatura | Mantiene la resistencia al impacto a −5 °C | Manipulación e instalación en condiciones de frío. |
Rugosidad interna | Relación de rugosidad absoluta ≈ 1/20 de acero, 1/10 de FRP | Menor fricción al tirar del cable; expansión futura más fácil |
Resistencia a la corrosión | Resiste ácidos y álcalis en el suelo. | Servicio en condiciones terrestres y costeras agresivas |
Vida útil de diseño | Hasta 70 años | Coincide con la vida útil de diseño de las principales estructuras civiles. |
El material en sí es polipropileno inerte, por lo que el conducto no se degrada en suelos salinos o químicamente activos, un factor decisivo en zonas costeras.
Dimensión | Conducto de alimentación MPP | HDPE (PE) | Acero | FRP/PRFV |
Material | Polipropileno modificado | Polietileno | Acero carbono | Plástico reforzado con fibra de vidrio |
Rigidez del anillo | ≥ 40 kN/m² (publicado) | Depende del espesor de la pared / SDR | Muy alto (rígido) | Moderado a alto (rígido) |
Resistencia a la tracción | > 25 MPa (publicado) | Alto, con alargamiento de rotura superior al 350% | Alto | Moderado |
Resistencia al calor | Vicat > 93 °C | Temperatura de servicio continuo más baja que MPP | Alto | Alto |
Comportamiento de corrosión | Resistente, no requiere forro | Resistente | Requiere recubrimiento y, a menudo, protección catódica. | Resistente |
Unión | Fusión térmica; fuerza igual al cuerpo de la tubería | Fusión por calor/electrofusión, completamente sellado | Soldado o bridado | Adherido o de campana y espiga |
Peso | Luz | Luz | Pesado: se requiere una planta de elevación | Ligero a moderado |
Mejor ajuste típico | Conductos eléctricos sin zanjas con alta carga de cables o alta temperatura ambiente | Redes de agua, drenaje y gas; renovación urbana sin zanjas | Carreras de alta presión y sobre el suelo. | Plantas químicas y medios agresivos. |
Cómo leer esta tabla. El HDPE sigue siendo la mejor opción cuando dominan la máxima flexibilidad y la resistencia al impacto a muy bajas temperaturas: su rango utilizable se extiende hasta -20 °C y es el material establecido para la renovación de agua y drenaje sin zanjas. MPP gana su lugar específicamente en los conductos de energía , donde la combinación de mayor resistencia al calor, mayor rigidez y capacidad de tracción prolongada importa más que una flexibilidad extrema. El acero gana en carga pero pierde en corrosión, peso y número de juntas; El FRP gana contra la corrosión pero cuesta más y tolera menos la flexión durante la instalación.
Antes de aprobar un conducto de energía MPP para un proyecto sin zanjas, solicite:
· Datos de prueba de rigidez del anillo (kN/m²) con el espesor de pared especificado; no es una afirmación genérica del catálogo.
· Resistencia a la tracción y alargamiento a rotura del lote de material.
· Longitud máxima de tracción recomendada para su trayectoria específica y tipo de suelo.
· Método de unión y eficiencia de la unión : confirme que la unión por fusión alcance la resistencia del cuerpo del tubo.
· Temperatura de reblandecimiento Vicat si la carga del cable o la temperatura ambiente es alta.
· Declaración de corrosión y resistencia química para la química del suelo y del agua subterránea.
· Proyectos de referencia con longitudes de extracción, profundidades de enterramiento o condiciones del terreno comparables.
· Aeropuertos y centros de transporte : cruces de pistas y plataformas, distribución de energía en terminales, intercambios aire-ferrocarril.
· Redes eléctricas urbanas : bancos de conductos debajo de carreteras y plazas donde está prohibida la excavación a cielo abierto.
· Corredores de metro y ferrocarril : conductos de cables debajo de la vía operativa.
· Puertos y parques industriales : terrenos costeros con aguas subterráneas salinas.
· Cruces de ríos y carreteras : tramos largos de un solo tramo donde los pozos intermedios son imposibles.

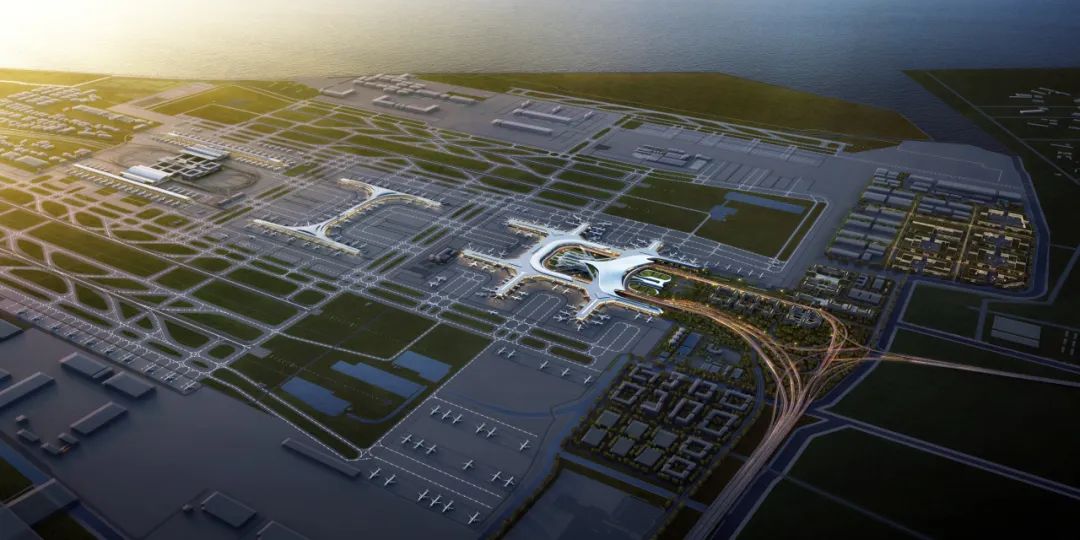

Vista aérea de la terminal T3 del aeropuerto internacional de Pudong

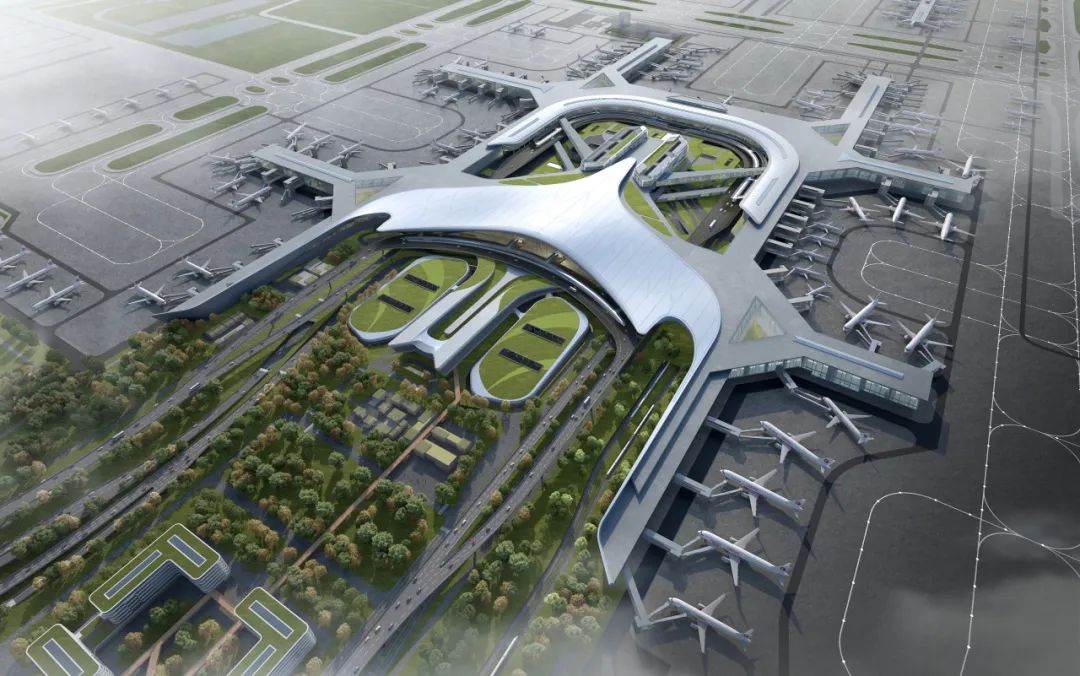

Vista aérea de la terminal del aeropuerto con aviones en las puertas

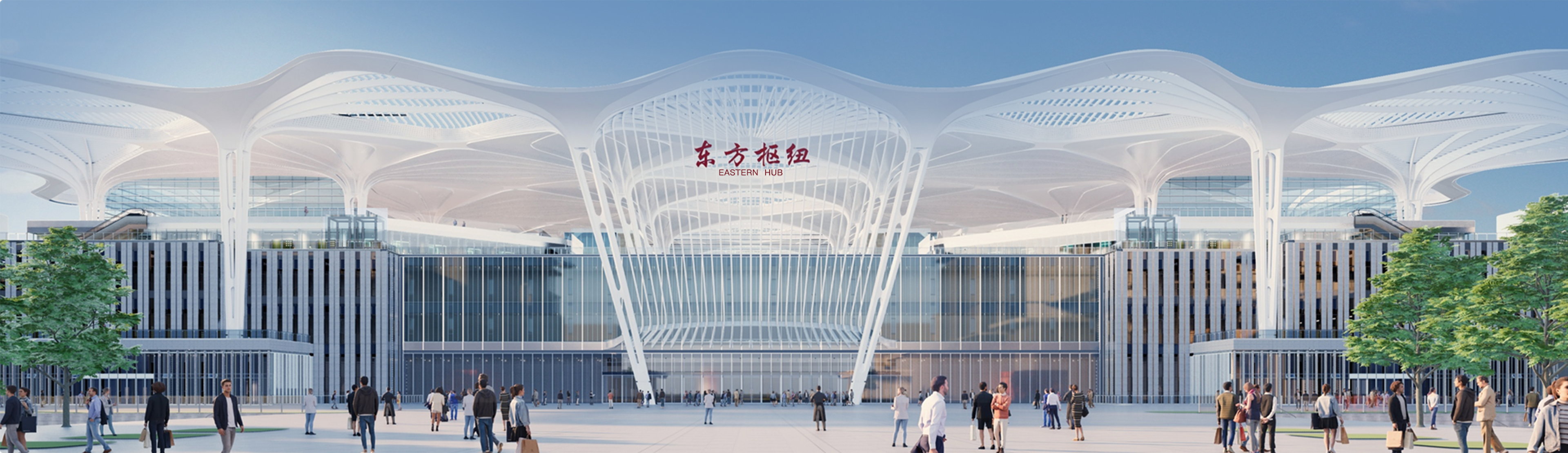

El conducto de energía ERA MPP se aplicó a la red de conductos de energía subterránea de la terminal T3 en el Aeropuerto Internacional de Pudong, parte del Centro Oriental de Shanghai. El sitio combinaba estratos intercalados de arcilla y grava, agua subterránea confinada, ventanas de construcción sin paradas y un ambiente costero salino, una combinación que hizo que la instalación sin zanjas fuera la única ruta realista y convirtió la rigidez de los conductos, la resistencia a la tracción y el sellado de juntas en los puntos de especificación decisivos.
Lea la historia completa del proyecto: [ Mega Proyecto | Los conductos de energía ERA MPP construyen la 'línea de vida eléctrica' del centro este de Shanghai ]
¿Para qué se utiliza un conducto de alimentación MPP? Es un conducto para cables eléctricos subterráneos: la vía protectora que transporta cables de alto y bajo voltaje por debajo de aeropuertos, carreteras, plazas y sitios industriales. Protege los cables de la química del suelo, la entrada de agua y la carga mecánica, y permite tirar y reemplazar los cables sin tener que volver a excavar.
¿Durante cuánto tiempo se puede instalar un conducto MPP en un tramo sin zanjas? El conducto de alimentación ERA MPP está clasificado para longitudes de tracción de 1000 my superiores. El máximo práctico en un proyecto determinado también depende de la curvatura de la trayectoria, el tipo de suelo, la capacidad del cabrestante y el número de uniones de la sarta.
¿Cuál es la diferencia entre MPP y HDPE para conductos eléctricos subterráneos? El MPP es un polipropileno modificado con una mayor resistencia al calor (Vicat por encima de 93 °C) y una mayor rigidez del anillo que el HDPE, que es adecuado para conductos eléctricos enterrados que transportan cargas de cables pesadas. El HDPE es más flexible y funciona mejor a temperaturas muy bajas, por lo que domina el agua sin zanjas y la renovación del drenaje. Para trabajos de potencia en condiciones cálidas o de alta carga, MPP normalmente es la opción más adecuada.
¿Se pueden utilizar los conductos de energía MPP en terrenos costeros o de alta salinidad? Sí. El conducto está hecho de polipropileno inerte y resiste el ataque de los ácidos y álcalis del suelo, por lo que funciona en aguas subterráneas salinas y ambientes costeros donde el acero revestido necesitaría protección adicional.
¿Qué voltaje puede transportar el conducto de alimentación MPP? El conducto de energía MPP de ERA está clasificado para soportar voltajes superiores a 100 kV, lo que cubre la distribución de alto voltaje típica de los principales centros de transporte y bancos de conductos de servicios públicos.

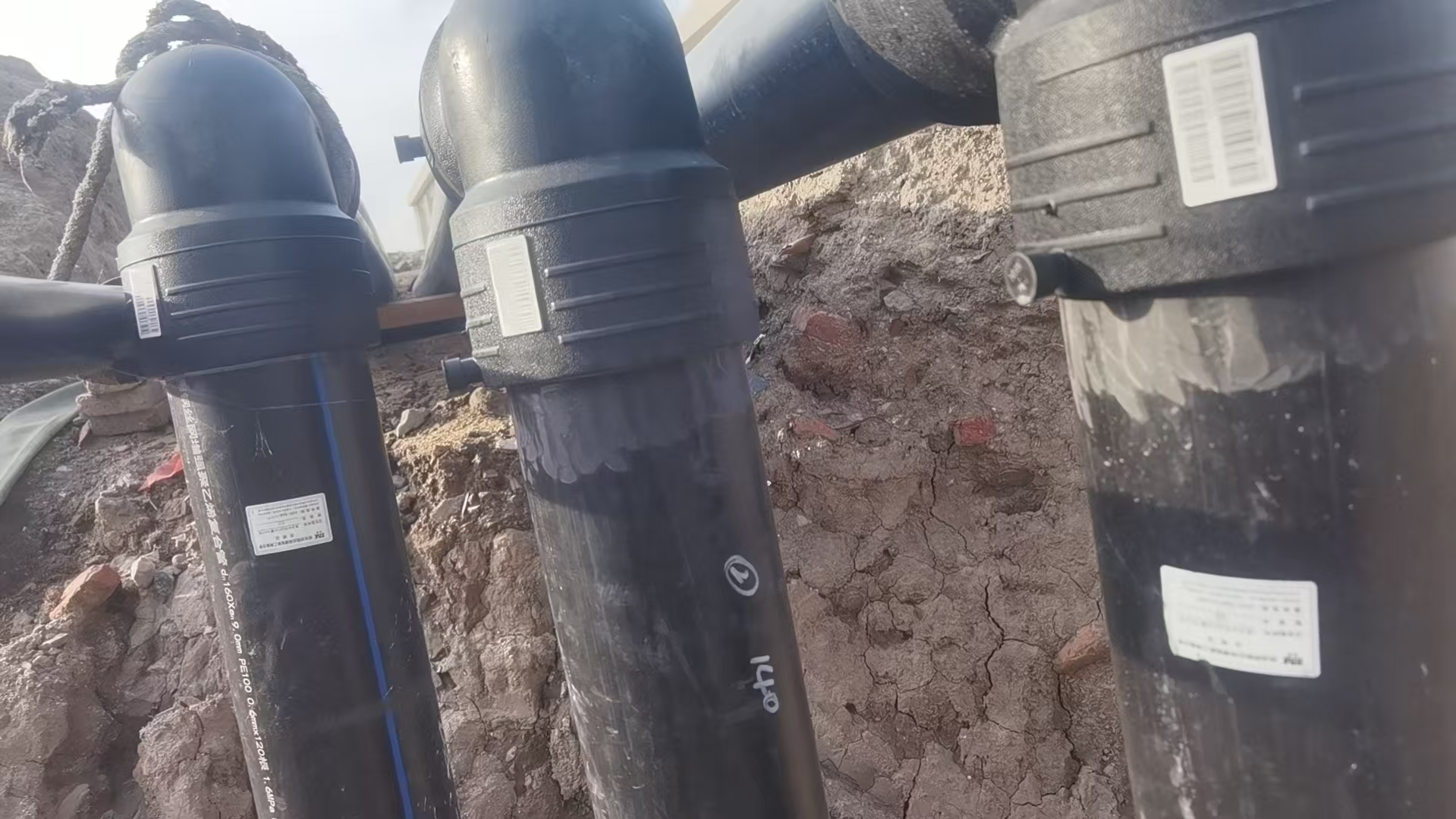

¿Cómo se unen los conductos de energía MPP? ¿Son las uniones herméticas? Se unen mediante soldadura por fusión térmica. La unión resultante alcanza una resistencia comparable a la del cuerpo de la tubería, por lo que el conducto se comporta como un elemento sellado continuo en lugar de una cadena de secciones conectadas, el requisito clave para sobrevivir a un largo tirón y mantener el agua fuera en servicio.
¿Cuánto dura un conducto de alimentación MPP? En condiciones normales de servicio enterrado, el conducto está clasificado para una vida útil de diseño de hasta 70 años, con un orificio liso que resiste la incrustación, por lo que tirar del cable y futuras actualizaciones son sencillos.
¿Aún necesito conductos MPP si el terreno es estable y es posible realizar cortes abiertos? No necesariamente. A cielo abierto con un conducto de menor costo suele ser la respuesta correcta en terrenos nuevos. Las ventajas del MPP (rigidez, resistencia a la tracción y uniones por fusión) son lo que usted paga cuando el método de instalación es sin zanjas o cuando la carga del cable y el entorno térmico son exigentes.
La instalación sin zanjas es ahora una práctica estándar para conductos eléctricos en aeropuertos, metros y redes urbanas densas, y traslada el riesgo de ingeniería de la excavación a la tubería. Un conducto especificado para trabajos sin zanjas tiene que ser resistente a la tensión, lo suficientemente rígido para un entierro profundo, lo suficientemente liso para tirar fácilmente y estar unido de manera que la junta no sea el punto débil.
Esa es la especificación para la que se construyó el conducto de energía MPP de ERA, y es por eso que fue seleccionado para la red eléctrica subterránea en el Centro Este de Shanghai.
